UTM-1452 高低溫電子萬能試驗機 |
|
|
|
UTM系列電子萬能試驗機用于用于金屬材料的試驗，也可用于碳纖維、陶瓷、石墨、硅片等高脆性材料力學性能的精確測量。具有較高的材料適用范圍。能夠滿足研究3D打印符合材料構件質量和力學性能研究的需求，提升在專業課程上的教學能力，同時加強學科競賽的訓練水平。并對試驗結果進行分析、處理和試驗報告打印。
該儀器由拉力機主機體、夾具和可移動式高低溫試驗箱等部分組成。拉力機主機部分采用全套進口全數字交流伺服系統、高剛性框架結構，PC機控制。高低溫試驗箱采用雙層隔熱玻璃門，方便用戶觀察試驗情況，并采用全不銹鋼框架和內膽，不僅美觀，而且抗腐蝕性強。 |
||
|

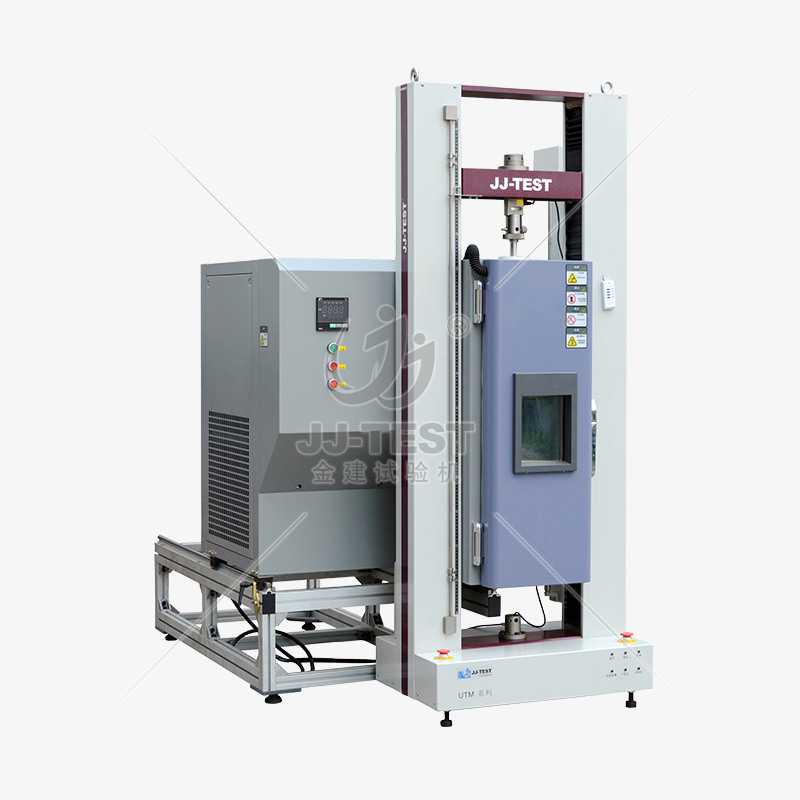

UTM-1452高低溫電子萬能試驗機
|
||
|
1.超高剛性結構
機架形式：臺式，采用高剛度雙立柱結構，絲桿為無間隙精密球形滾珠絲杠形式，龍門型超高剛度框架
結構，較寬的速度控制范圍,密封式垂直軸支架，超強剛性，無間隙滾珠軸承，精度高，穩定性好。 |
||
|
2.智能數字測控技術
各通道同步數據采樣頻率最大1kHz（最大每秒1000個有效數據點），試驗中能夠通過設定試驗條件改
變采樣速率。能高精度進行彈性范圍和破斷范圍的測量。1kHz的超高速采樣功能特別適用于碳纖維、陶
瓷、石墨、硅片等高脆性材料的彎曲、壓縮等變形很小卻會產生很大應力的試驗結果的準確測量。
提供實時自動調節控制功能，根據測得的應力、應變數據。自動調節功能輕松執行應變控制，全面符合
ISO 6892和GB/T228金屬拉伸試驗方法。
采用進口高品質負荷傳感器，采集部分采用分段線性校正的方法保證負荷檢測部分的高精度，高穩定
性。傳感器采用獨創的智能化、數字化設計，擺脫了傳統的采集以及傳輸方式，大大提高了傳感器的采
樣精度以及穩定性；采用最新傳感器識別技術，能夠自動識別傳感器的安裝狀態、傳感器性質、以及傳
感器系數；傳感器的更改無需設置軟件，無需現場校準。
|
||
|
3.控制單元
試驗機計算機控制。電氣控制單元采用DSP（數字信號處理)技術。
試驗機主機與計算機的數據通訊采用USB電纜連接。
主機安全保護：除必備的保護（如過流、過壓、過載和橫梁位移超限保護等）外，在主機架上還設置緊
急停止開關，確保安全使用。在橫梁高速返回時，有防碰撞保護功能。即在橫梁返回運動中控制系統自
動檢測力的變化情況。如有微小變化時，橫梁移動自動停止。有效避免因設置或操作不當而引起的設備
損壞。采用內置DSP的高速處理器，不僅大大提高了系統的采樣速率，而且提高了系統控制精度以及響
應時間。
|
||
|
4.模塊化設計
軟件具有豐富擴展功能，可根據需要自定義試驗方法和循環控制試驗方式，采用testExplorer測控軟
件，以檢測標準為試驗基礎模塊的設計理念，包含了目前絕大多數常用測試方法，支持定制化試驗方案
設計，內置幾百種試驗結果與結果表達式計算器，極大豐富了用戶的個性化試驗需求。
基于Windows系統開發的專用材料試驗軟件，采用最新版本的WINDOWS10/11中文操作系統。與
Microsoft Office軟件兼容。材料試驗軟件中文、英文等，提供至少7國語言版本自由轉換 。
|
|
標準號
|
|
|
GB/T 16491-2008
|
GB/T 1040.1-2018
|
|
GB/T 1041-2008
|
GB/T 9341-2008
|
|
IS0 527-1993
|
GB/T 18997.1-2003
|
|
GB/T 2791-1995
|
GB/T 328.8-2007
|
|
GB/T 15788-2005
|
GB/T 13022-91
|
|
GB/T 19806-2005
|
GB/T 19808-2005
|
|
CJ/T 234-2006
|
GB/T 17639-2008
|
|
GB/T 17642-2008
|
GB/T 17643-1998
|
|
GB/T 17689-2008
|
GB/T 19470-2004
|
|
GB/T 8946-1998
|
GB/T 14201-1993
|
|
ISO 604-2002
|
ISO 178-2004
|
|
ISO 1209-1-2007
|
ISO 1209-2-2007
|
|
ASTM D 638-2008
|
|
|
UTM-1452 |
|||||||
|
技術參數 Technical Parameter
|
|||||||
|
機架形式
|
臺式，采用高剛度雙立柱結構，絲桿為無??????間隙精密球形滾珠絲杠形式
|
最大試驗力
|
50kN
|
||||
|
試驗機級別
|
0.5級
|
載荷測量精度
|
示值的±0.5%之內（精度保證范圍：100N～50kN）拉伸、壓縮方向均能保證上述精度
|
||||
|
變形示值相對誤差
|
±0.5%以內
|
變形分辨力
|
1/300000
|
||||
|
位移控制分辨率
|
≤0.00625μm
|
位移分辨力
|
0.001mm
|
||||
|
橫梁速度調節范圍
|
測試速度連續可調，范圍? 0.001～800mm/min，試驗速度連續可調，滿載滿速
|
橫梁速度精度
|
設定值的±0.1%以內
|
||||
|
橫梁位置檢測精度
|
顯示指的±0.1%或±0.01mm取大值
|
返回速度
|
橫梁最大返回速度≥1100mm/min
|
||||
|
試驗空間
|
單空間
|
有效試驗寬度
|
≥425mm
|
||||
|
橫梁至工作臺距離
|
≥1650mm適合與恒溫箱配套使用
|
電??源
|
220VAC-15%～220VAC+10%/50Hz/1kVA
|
||||
